一、

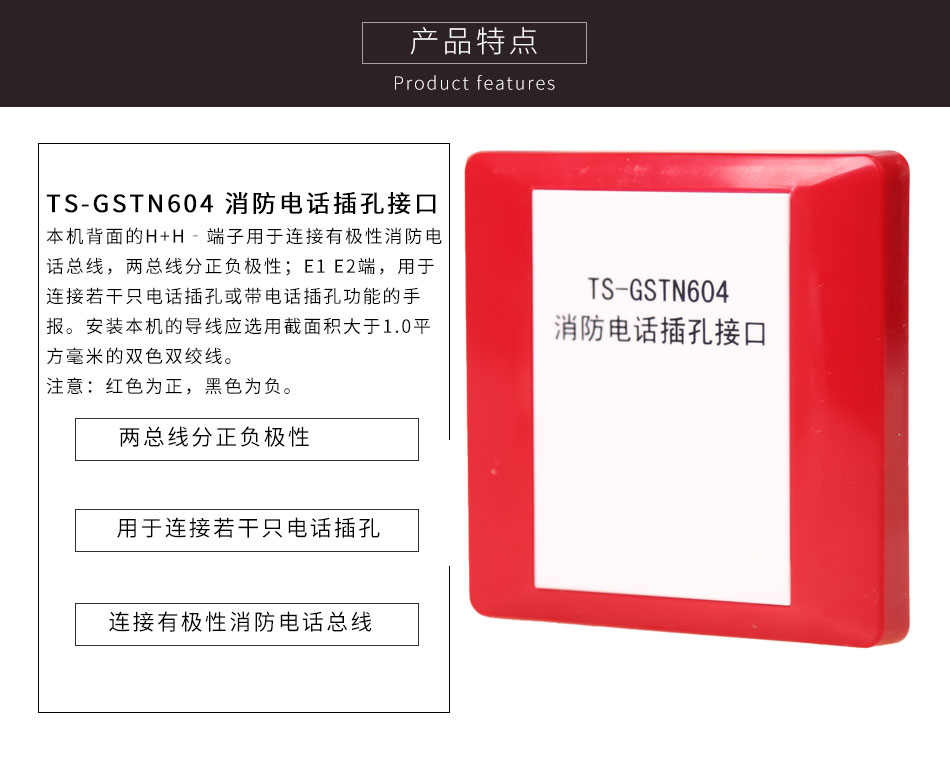

云南海灣TS-GSTN604消防電話插孔接口特點
TS-GSTN604消防電話插孔接口用于將消防電話插孔接入TS-GSTN60消防電話系統中,最多可以連接100個TS-GSTN603消防電話插孔。本接口設有7位編碼開關,用于設置本機的總線地址,有效編碼范圍1‐99
二、
云南海灣TS-GSTN604消防電話插孔接口主要技術指標
信號 | TS-GSTN604 |
環境溫度 | -10~55℃ |
相對濕度 | ≤95% |
空載待機耗電 | <1.2mA |
通話狀態耗電 | <25mA |
E1E2端監視狀態輸出電流 | <3mA |
E1E2端監視狀態輸出電壓 | 14V-19V |
外形尺寸 | 86mm×86mm×28mm(長×寬×深) |
重量 | 100g |
三、
云南海灣TS-GSTN604消防電話插孔接口結構特征、布線與安裝

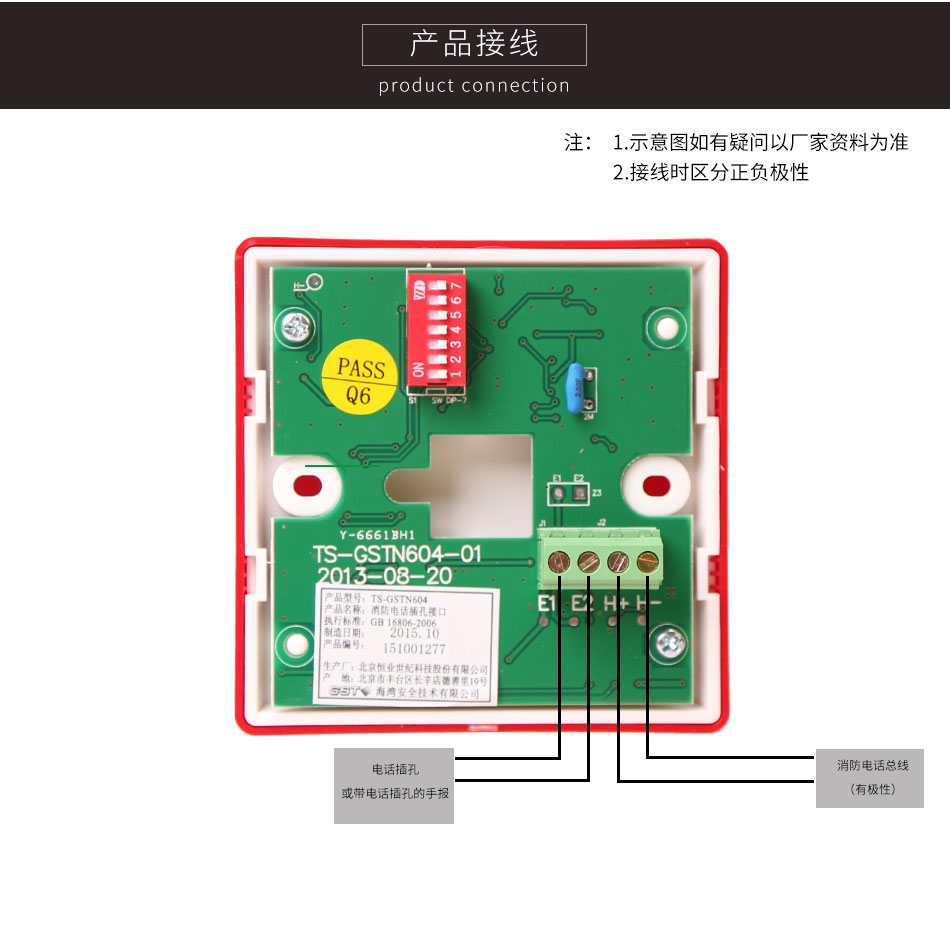

本機背面的H+H‐端子用于連接有極性消防電話總線,兩總線分正負極性;E1 E2端,用于連接若干只電話插孔或帶電話插孔功能的手報。安裝本機的導線應選用截面積大于1.0平方毫米的雙色雙絞線。注意:紅色為正,黑色為負。
四、
云南海灣TS-GSTN604消防電話插孔接口應用方法
調試時,本機需與TSZ‐GSTN60總線式消防電話總機配合試驗,預置好本機編碼、確定安裝和接線正確無誤后,接通電源。在總機上通過“設在線分機”功能操作,而將本機登錄到系統中。
